Hur man väljer bromsbeläggets tjocklek och storlek: En tung lastbilsguide

En flottaverkstad beställde nyligen ersättningsbelägg till en BPW-axel. Det nya fodret såg korrekt ut med ett ögonkast: samma bredd, samma monteringshål. Men den var 2 mm tjockare än bromstrummans designspel. Bromskamrarna kunde inte justeras till sitt arbetsslag, trummorna fick lossna igen och fel delar gick tillbaka till leverantören. Jobbet kostade en hel eftermiddag och en extra fraktsedel.

Den korta slutsatsen är denna: bromsbeläggets tjocklek och storlek är precisionsspecifikationer, inte tillräckligt nära alternativ . De avgör om S-cam-slaget håller sig inom justeringsområdet, om trumman går kallt och om fordonet levererar sin nominella bromskapacitet. Den här guiden förklarar att man måste spela roll, axelreferenserna som låser i rätt passform och kontrollerar som bör ske innan du gör en beställning.

Börja med de tre dimensionerna som definieras som ett bromsbelägg

Varje kraftigt bromsbelägg definieras av tre dimensioner: tjocklek, bredd och båglängd. Om någon av dem är fel, kommer att beläggas inte att sitta mot bromsbacken eller fungera korrekt inuti trumman. Bekräfta dessa tre värden först, och de flesta passningsproblem försvinner.

Fodertjocklek

Tjockleken mäts från friktionsytan ner till bromsbackens stålbord. Det är den nominella dimensionen som bromsenheten konstruerades kring, inte ett slitagetillägg. Kraftiga lastbilar och släpvagnsbelägg varierar generellt från cirka 8 mm till 25 mm, beroende på axelplattformen och bromskammarens klassificering. En Volvo VL200-applikation, till exempel, anges generellt som 410 x 225 x 8 mm, där 8 mm är den nya delens tjocklek. Att installera ett tjockare foder än vad bromsen var designad för att förhindra trumman från att rensa friktionsytan, eller tvinga slackjusteraren att fortsätta att flytta fram S-kammen tills bromsen slår över. Ett tunnare foder minskar bromsmomentet och när sitt minimala slitage mycket tidigare. Bekräfta alltid den OE-specifika nya tjockleken innan du beställer.

Foderbredd

Bredden löper längs bromstrummans axel, allmänt 180 mm, 200 mm, 220 mm eller 225 mm på tunga kommersiella axlar. Belägget måste matcha bromsbacksbordets arbetsbredd och lämna rätt marginal inuti trumman. Ett foder som är för brett kan komma i kontakt med trumgjutningen eller stödplattan; en som är för små ökade kontakttrycket, vilket påskyndar slitaget och kan leda till värmesprickor. Mät det befintliga fodret eller skobordet med ett skjutmått och registrerat resultatet med en decimal.

Båglängd och trumradie

Båglängden är den krökta dimensionen av fodret, vanligen angivet som ett nominellt värde såsom 410 mm eller 420 mm. Friktionsytans radie ska slipas för att passa bromstrummans inre radie. Om radien är fel kommer fodret endast i kontakt med en del av trumman, vilket ger ett fläckigt slitagemönster och minskad bromskraft. Vid beställning, jämför båglängden och radien, inte bara den plana bredden och tjockleken.

Så här bekräftar du rätt tjocklek för din bromsenhet

Tjockleksvalet börjar med axeltillverkarens specifikation, inte med vad som än råkar finnas i lager. Axeln definierar trummans inre diameter, bromskammarens storlek och S-kamgeometrin; fodret fyller mellanrummet mellan skobordet och trumman med rätt mängd friktionsmaterial. Vid en ombyggnad måste ersättningen återge originalets nominella tjocklek, inklusive eventuell avfasning eller slits som OE-delen bär.

Separera även ny tjocklek från minimal slitagetjocklek. Minsta slitagetjocklek är den punkt där belägget måste bytas ut eftersom nithuvudet är nära att komma i kontakt med trumman eller för att friktionsskiktet inte längre kan hantera värmen från bromsning. För nitade foder, byt ut fodret när ytan slits ner nära nithuvudena. För limmade foder, följ tillverkarens angivna minimum. Ny tjocklek, minsta slitagetjocklek och installerat spel är tre olika siffror; vet vilken du tittar på.

Vanliga tunga referenser visar hur dimensionerna uttrycker:

Dessa dimensioner kommer från referenskodarna som används inom branschen. Verifiera den exakta korsreferensen för din bromsenhet, eftersom samma plattformsnamn kan täcka olika trumbredder eller skogenerationer.

Matcha beläggstorleken till axelplattformen och bromstypen

Axelplattformen är den snabbaste genvägen till rätt mått. BPW, SAF, Volvo, Mercedes-Benz, MAN, DAF, Hino och Nissan använder var och en definierade bromsbacks- och beläggsreferenser. Inom ett varumärke spelar den specifika serien fortfarande roll: ett BPW 200-foder är inte automatiskt utbyte med de nyare BPW-bromsbacksgenerationerna även när bredderna ser likadana ut. Detsamma gäller Volvo VL200 och VL225, där gamla och nya generationer använder olika profiler.

Bromsaktivering förändrar också bilden. Hino- och Nissan-applikationer finns tillgängliga i både luft- och oljeversioner, och beläggsdimensionerna är kopplade till bromssystemets design. Air-versioner använder S-cam och slackjusteringslayouter; oljeversioner använder hydraulisk manövrering med olika trumgeometri. Om du inte kan bekräfta bromstypen, kontrollera axelns typskylt eller den befintliga skon innan du beställer.

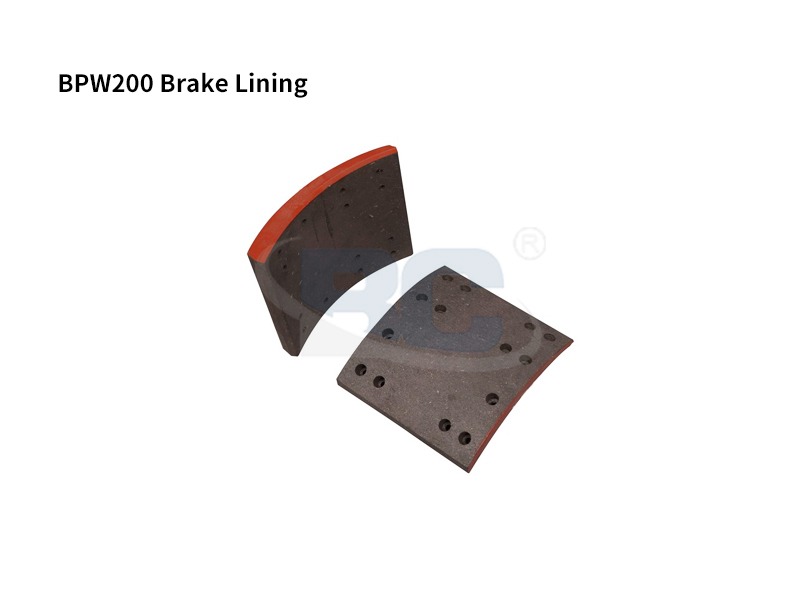

För en BPW 200-axel är den typiska referensen BPW200 420x200 mm bromsbelägg , som är tillverkad med den FMSI-kompatibla formen och hålmönstret för denna plattform. Om du är osäker, jämför det med den faktiska skon på bänken.

19094 OEM-tillverkare, bromsbelägg 19094 exportör, företag Vi är Kina 19094 OEM-tillverkare, exportör, företag, Zhejiang Bangchi Auto Parts Co., Ltd. Erbjuder anpassade 19094 bromsbelägg till salu. Visa produkt →

Använd FMSI- och OE-nummer för att låsa referenser

En fysisk mätning berättar vad den gamla delen är; FMSI-numret talar om vad industristandarden säger att det ska vara. FMSI tilldelar en numerisk kod till formen på ett bromsbelägg, såsom 4709, 4707, 4515 eller 1443. Samma FMSI-nummer används mellan tillverkare, vilket gör det till det mest pålitliga vanliga språket när man jämför leverantörer. OE-numret knyter fodret till en specifik originalapplikation och kan disambiguera versioner som delar en form men skiljer sig i tjocklek eller avfasning.

Ange båda siffrorna när du begär en offert. A 4709 bromsbelägg t.ex. är en standardreferens för tunga belastningar, men den exakta tjockleken och kantbehandlingen måste fortfarande matcha axelspecifikationen. Bokstavssuffix som Q, PQ eller ES2 indikerar ofta en variant i material eller geometri, och de kan ändra passformen eller friktionsprestandan.

Custom 4709 bromsbelägg OEM-tillverkare, exportör, företag Zhejiang Bangchi Auto Parts Co., Ltd. är China Custom 4709 Brake Lini OEM-tillverkare, exportör, företag, artikelnummer: 4707 Brake Lini... Visa produkt →

Om stämpeln på det gamla belägget är borta, lista de uppmätta måtten plus axelplattform och bromstyp och låt tillverkaren matcha en referens. Vår bromsbeläggsguide för förare täcker också hur belägget förhåller sig till resten av bromssystemet och vad som ska inspekteras vid tjänsten.

En praktisk checklista för förbeställning

Innan du beställer, spendera tre minuter med den gamla delen på bänken. Dessa kontroller fångar de flesta beställningsfel:

• Mät tjockleken med en bromsok i mitten av fodret, inte vid kanten där avfasningen ändrar avläsningen.
• Mät bredd och båglängd mot bromsbacksbordet och anteckna FMSI-numret och eventuellt OE-nummer stämplat på kanten.
• Bekräfta bromsaktiveringstypen (luft eller olja) och axelgenerationen (gammal eller ny) från fordonets dataskylt.
• Check trumman: en trumma som slits utöver dess maximalt tillåtna diameter ändrar den ideala foderradien och kan göra att en foder med rätt storlek blir varm.
• Jämför ersättningsfodret med det gamla sida vid sida innan installationen.

Om belägget beställs som en del av en komplett bromsback, gäller samma logik. En färdig att installera BPW200 420x200 mm bromsback tar bort risken för att foder och inte matchar eftersom båda delarna är tillverkade mot samma referens.

0509127830 Bromssko OEM-tillverkare, exportör, företag We Are China 0509127830 Bromssko OEM-tillverkare, exportör, företag, Bangchi bilder erbjuder anpassade 0509127830 Bromssko med stål... Visa produkt →

Vanliga misstag och hur man undviker dem

De flesta återkommande och stillstånd kommer från fyra upprepade fel:

1. Ordning efter visuell likhet. Ett foder kan dela samma bredd och tjocklek men ändå ha en annan båglängd eller radie.
2. Ignorera generationsförändringar. BPW gamla och nya generationers skor, Volvo VL200 och VL225, och liknande ombyggnader är inte utbytta även när axelmärket är detsamma.
3. Förvirrande luft- och oljebromsversioner, speciellt på Hino- och Nissan-applikationer där båda typerna är vanliga.
4. Att välja det tjockaste tillgängliga fodret för att förlänga livslängden utan att kontrollera trumspel och slack justerslag.

Kostnaden för dessa misstag är inte bara delpriset. Det inkluderar avstängningstid, en annan fraktavgift och förlorad förtroende för en förare som rapporterade ett bromsfel. Ett par minuter verifiering vid beställningsstadiet är mycket billigare än en upprepad reparation.

Arbeta med en tillverkare som verifierar före leverans

Efter att dimensioner, FMSI-kod och axelreferens har bekräftats är den återstående risken kvalitetskontroll på fabriken. Dimensionell tolerans, hålinriktning, kanttillstånd och friktionsmaterialskonsistens avgör alla om delen passar och fungerar. En tillverkare som kontrollerar dessa parametrar genom produktion är värd mer än ett lägre pris från en källa som inte kan dokumentera sina toleranser. Zhejiang Bangchi tillverkar under kvalitetssystemet IATF 16949 och kan utveckla produkter från kundritningar, vilket spelar roll när du behöver ett foder eller utanför standardkatalogen.

Om du bygger om bromsar i volym, standardisera informationen i varje förfrågan: fordonsmodell, axelplattform, bromstyp, FMSI-nummer, OE-nummer och den uppmätta tjockleken, bredden och båglängden. Den mallen låter fabriken returnera en verifierad korsreferens istället för en gissning. Granska vår Vanliga frågor om montering och beställning för de detaljer som leverantörer allmän efterfrågar, eller kontakta vårt tekniska team med ett foto av den gamla delen och dess stämpel.
